Индивидуальный тепловой пункт — сердце инженерной системы любого коммерческого здания. Именно здесь тепло из городской сети превращается в комфортную температуру в офисах, торговых залах и на складах, а холодная вода — в горячую для санузлов и кухонь. При этом для многих собственников и даже управляющих ИТП остаётся «чёрным ящиком» в подвале: пока он работает, о нём не вспоминают, а при первой аварии выясняется, что никто толком не знает, как он устроен.
В этой статье инженеры «ВЭК СЕРВИС» разбирают устройство ИТП и схему теплового пункта простым языком: из каких узлов он состоит, чем отличаются зависимая и независимая схемы подключения, как работают теплообменники, насосы и погодозависимая автоматика. Понимание принципа работы теплового пункта помогает грамотно планировать техническое обслуживание инженерных систем, оценивать предложения подрядчиков и вовремя замечать признаки неисправностей.
Что такое индивидуальный тепловой пункт и чем он отличается от ЦТП
Тепловой пункт — это комплекс оборудования, который присоединяет внутренние системы здания к тепловой сети и управляет их работой. Он принимает теплоноситель от теплоснабжающей организации, учитывает потреблённое тепло, снижает давление и температуру до допустимых для здания значений и распределяет тепло между системами отопления, вентиляции и горячего водоснабжения.
Различают два вида тепловых пунктов:
- Центральный тепловой пункт (ЦТП) обслуживает группу зданий — квартал, микрорайон или промышленную площадку. От него к зданиям идут внутриквартальные сети отопления и ГВС;
- Индивидуальный тепловой пункт (ИТП) устанавливается в конкретном здании, обычно в подвале или техническом помещении первого этажа, и работает только на него.
Для коммерческой недвижимости ИТП — практически стандарт. Он позволяет точно регулировать подачу тепла под режим работы здания: снижать температуру ночью и в выходные в офисах, учитывать теплопритоки от посетителей и освещения в торговых центрах, отдельно управлять вентиляцией. В результате экономия тепловой энергии по сравнению с подключением через ЦТП может быть весьма значительной, а комфорт выше.
Требования к размещению и оснащению тепловых пунктов задаются сводами правил по проектированию тепловых пунктов и систем внутреннего теплоснабжения, а их эксплуатация — правилами технической эксплуатации тепловых энергоустановок. Помещение ИТП должно иметь отдельный вход, вентиляцию, освещение, трап для отвода воды и доступ для обслуживания каждого элемента оборудования.
Основные узлы ИТП: из чего состоит тепловой пункт
Состав оборудования зависит от схемы подключения и набора систем в здании, но в типовом ИТП коммерческого объекта присутствуют следующие узлы:
- Вводной узел: запорная арматура на подающем и обратном трубопроводах, грязевики и сетчатые фильтры, которые защищают оборудование от окалины и шлама из теплосети;
- Узел учёта тепловой энергии: теплосчётчик с расходомерами, датчиками температуры и давления, по показаниям которого ведутся расчёты с ТСО. Подробно его работу мы описали в статье об обслуживании и поверке УУТЭ;
- Регулятор перепада давления: стабилизирует давление на входе, защищая систему здания от скачков в городской сети;
- Теплообменники отопления, вентиляции и ГВС — передают тепло от сетевой воды теплоносителю внутренних систем без смешивания;
- Циркуляционные насосы внутренних контуров, обычно сдвоенные (рабочий и резервный) и с частотными преобразователями;
- Подпиточный узел и расширительные мембранные баки — поддерживают давление и компенсируют тепловое расширение теплоносителя;
- Регулирующие клапаны с электроприводами и контроллер, который управляет ими по датчикам температуры;
- Предохранительные клапаны, манометры и термометры — контрольно-измерительные приборы и защита от превышения давления.
Каждый из этих узлов требует своего регламента обслуживания: фильтры нужно чистить, теплообменники — промывать, у насосов — проверять подшипники и уплотнения, у автоматики — калибровать датчики. Пропуск любого из этих пунктов рано или поздно приводит к аварии посреди зимы.
Зависимая и независимая схема подключения ИТП
Принципиальная схема теплового пункта прежде всего определяется тем, как система отопления здания присоединена к тепловой сети. Существует два подхода.
Зависимая схема. Сетевая вода из теплосети поступает непосредственно в радиаторы здания. Поскольку её температура зимой может превышать допустимую для отопительных приборов, перед подачей её смешивают с охлаждённой водой из обратного трубопровода. Раньше для этого использовали элеватор — простое струйное устройство без электроприводов. Современный вариант — смешение насосом с регулирующим клапаном, что позволяет управлять температурой автоматически. Зависимая схема дешевле, но качество теплоносителя в здании полностью определяется теплосетью, а любые гидроудары и перепады давления в сети передаются на внутреннюю систему.
Независимая схема. Здание отделено от сети теплообменником. Сетевая вода нагревает собственный теплоноситель внутреннего контура, который циркулирует по замкнутому кругу. Такая схема дороже в оборудовании, но имеет весомые плюсы:
- внутренняя система защищена от давления и гидроударов в теплосети;
- теплоноситель во внутреннем контуре чистый и не несёт шлам из городских сетей;
- утечка в здании не опустошает систему за счёт подпитки сетевой водой;
- можно применять любые отопительные приборы, включая алюминиевые радиаторы и тёплые полы.
Для бизнес-центров, торговых комплексов и зданий повышенной этажности независимая схема сегодня считается предпочтительной. При реконструкции старых элеваторных узлов собственники часто переходят на неё, совмещая работы с установкой погодозависимой автоматики.
Теплообменники и схемы приготовления ГВС в тепловом пункте
В подавляющем большинстве современных ИТП используются пластинчатые теплообменники. Они компактны, имеют высокий коэффициент теплопередачи и легко наращиваются добавлением пластин. Кожухотрубные аппараты встречаются в старых тепловых пунктах и в системах с сильно загрязнённым теплоносителем — они менее требовательны к качеству воды, но крупнее и тяжелее в обслуживании.
Горячее водоснабжение в ИТП готовится по одной из типовых схем:
- Одноступенчатая параллельная схема: вода для ГВС нагревается в одном теплообменнике, подключённом параллельно системе отопления. Схема проста и применяется при небольшой нагрузке ГВС;
- Двухступенчатая смешанная схема: холодная вода сначала подогревается в первой ступени теплом обратной сетевой воды после системы отопления, а затем догревается во второй ступени. Это позволяет полнее использовать тепло и снижать температуру обратки;
- Схема с баками-аккумуляторами: применяется на объектах с резкими пиками водоразбора — в гостиницах, фитнес-клубах, на производстве.
Главный враг теплообменника — отложения. Накипь на пластинах снижает теплопередачу, и ИТП перестаёт выдавать нужную температуру ГВС или отопления. Поэтому теплообменники регулярно промывают, чаще всего химическим безразборным способом. Чем отличаются методы промывки, мы подробно разобрали в статье «Промывка систем отопления: гидропневматический и химический методы».
Насосы, расширительные баки и автоматика регулирования ИТП

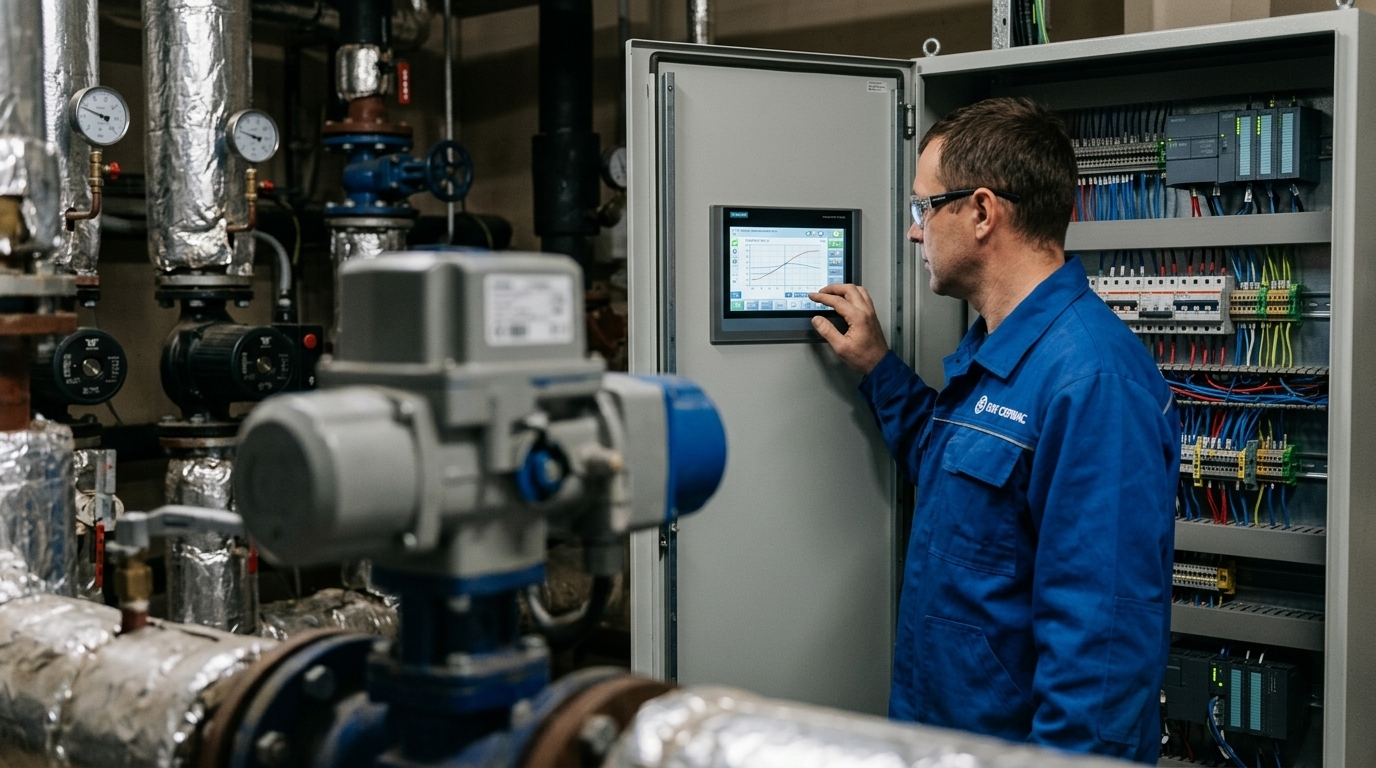

Если теплообменники — это «сердце» теплового пункта, то автоматика — его «мозг». В основе лежит погодозависимое регулирование: контроллер получает данные от датчика наружной температуры и по заданному температурному графику рассчитывает, какой должна быть температура теплоносителя в подаче. Затем он управляет электроприводом регулирующего клапана, увеличивая или уменьшая поступление сетевой воды в теплообменник.
Современные контроллеры ИТП умеют гораздо больше:
- снижать температуру в ночное время, выходные и праздники по недельному расписанию;
- ограничивать температуру обратной воды, чтобы не нарушать требования ТСО;
- поддерживать заданную температуру ГВС и проводить термическую дезинфекцию;
- автоматически переключать рабочий и резервный насосы при отказе или по наработке;
- передавать параметры и аварийные сигналы в диспетчерскую.
Циркуляционные насосы с частотными преобразователями подстраивают производительность под фактическую нагрузку, что заметно снижает расход электроэнергии. Расширительные мембранные баки компенсируют увеличение объёма теплоносителя при нагреве, а подпиточные насосы восполняют его потери. Неправильно настроенное давление в баке — одна из частых причин «завоздушивания» верхних этажей и срабатывания предохранительных клапанов.
Подключение ИТП к системе удалённого мониторинга позволяет видеть все параметры в реальном времени и реагировать на нештатные ситуации до того, как их заметят арендаторы. Подробнее о таких решениях — в статье о диспетчеризации инженерных систем здания.
Обслуживание ИТП: регламент и типичные неисправности
Даже самый современный тепловой пункт не может работать годами без внимания. Регламент обслуживания ИТП включает ежедневный или еженедельный контроль параметров, ежемесячные проверки оборудования и большой цикл работ в межотопительный период.
Типовой перечень регламентных операций:
- Контроль параметров: давление и температура на вводе и во внутренних контурах, показания узла учёта, состояние насосов;
- Очистка грязевиков и фильтров на вводе и во внутренних контурах;
- Проверка насосов: вибрация, шум, нагрев подшипников, состояние торцевых уплотнений, переключение на резерв;
- Проверка автоматики: работа контроллера, датчиков температуры, хода электроприводов клапанов;
- Проверка расширительных баков и давления предварительной закачки;
- Межсезонные работы: промывка теплообменников и системы, ревизия арматуры, гидравлические испытания и подготовка документов для ТСО.
Самые распространённые неисправности, с которыми сталкиваются наши инженеры: заклинивание регулирующих клапанов из-за шлама, течь пластинчатых теплообменников по уплотнениям, отказ насосов из-за работы «на сухую», сбои датчиков наружной температуры и потеря давления в расширительных баках. Большинство из них предотвращается регулярным обслуживанием, а не аварийным ремонтом. Порядок сезонной подготовки мы описали в статье «Подготовка ИТП и систем отопления к отопительному сезону».
Все работы по тепловому пункту фиксируются в журналах: оперативном журнале, журнале учёта параметров и журнале ремонтов. Эти записи нужны не только для отчётности перед ТСО. По ним видно, как меняются параметры от года к году, и можно заранее спланировать замену изношенного оборудования, не дожидаясь отказа в разгар зимы.
