Счёт за тепловую энергию — одна из крупнейших статей операционных расходов бизнес-центра, торгового комплекса или склада. При этом значительная часть оплаченного тепла часто уходит впустую: в оттепель здание перегревается, и арендаторы открывают окна, ночью и в выходные отопление работает так же, как в рабочий день, а обратная вода возвращается в теплосеть слишком горячей. Причина почти всегда одна — тепловой пункт не умеет подстраиваться под погоду и режим работы объекта.
Погодозависимая автоматика ИТП решает эту задачу: она сама рассчитывает, сколько тепла нужно зданию прямо сейчас, и подаёт ровно столько. В этой статье инженеры «ВЭК СЕРВИС» рассказывают, как работает погодозависимое регулирование отопления, из чего состоит система, какие функции дают наибольшую экономию и как оценить эффект от модернизации теплового пункта.
Почему здание переплачивает за тепло без автоматики
Тепловая сеть работает по температурному графику: чем холоднее на улице, тем горячее вода в подающем трубопроводе. Но график теплосети рассчитан на усреднённого потребителя и не учитывает особенностей конкретного здания — его теплоизоляцию, внутренние теплопритоки от людей, освещения и оборудования, солнечную сторону, режим работы. Если тепловой пункт не регулирует подачу, здание получает столько тепла, сколько «даёт» сеть.
Типичные источники перерасхода в коммерческой недвижимости:
- Перетоп в переходный период: осенью и весной, особенно в оттепели, теплосеть подаёт теплоноситель с запасом, и помещения перегреваются;
- Отопление пустого здания: офисы и торговые центры ночью и в выходные отапливаются так же, как днём, хотя людей в них нет;
- Элеваторный узел без регулирования: элеватор лишь смешивает воду в постоянной пропорции и не реагирует на погоду;
- Завышенная температура обратной воды: тепло, которое здание не «забрало», возвращается в сеть, а ТСО может предъявить претензии за нарушение графика;
- Внутренние теплопритоки: в торговых залах и серверных много тепла выделяет оборудование, но система отопления этого не учитывает.
Всё это приводит к ситуации, знакомой многим управляющим: счета за тепло растут, а арендаторы при этом жалуются то на жару, то на холод. Ручная регулировка задвижками не решает проблему — погода меняется несколько раз в сутки, и дежурный техник просто не успевает за ней.
Кроме того, ручное прикрытие задвижек нарушает гидравлику системы: одни стояки недогреваются, другие продолжают работать на полную мощность. В итоге перерасход тепла сохраняется, а жалоб становится только больше.
Как работает погодозависимое регулирование отопления
Принцип погодозависимого регулирования прост: температура теплоносителя, подаваемого в систему отопления здания, должна зависеть от температуры наружного воздуха. Чем теплее на улице, тем ниже нужна температура в радиаторах, и наоборот.
Схема работы выглядит так:
- Датчик наружного воздуха, установленный на северном фасаде здания в тени, постоянно передаёт контроллеру текущую уличную температуру;
- Контроллер по заданной отопительной кривой рассчитывает, какой должна быть температура теплоносителя в подаче системы отопления;
- Датчик в подающем трубопроводе сообщает фактическую температуру;
- Если она выше расчётной, контроллер прикрывает регулирующий клапан с электроприводом, уменьшая поступление сетевой воды в теплообменник или в узел смешения; если ниже — приоткрывает;
- Цикл повторяется непрерывно, поэтому система мгновенно реагирует на изменение погоды.
Ключевой элемент настройки — отопительная кривая, или температурный график здания. Она подбирается при пусконаладке с учётом теплопотерь конкретного объекта и затем уточняется по отзывам арендаторов и показаниям внутренних датчиков. Правильно настроенная кривая обеспечивает комфорт без перегрева, а неправильно настроенная может свести на нет весь эффект от автоматики. Для зданий с большой тепловой инерцией, например с массивными стенами, контроллер дополнительно учитывает запаздывание реакции помещений на изменение подачи тепла.

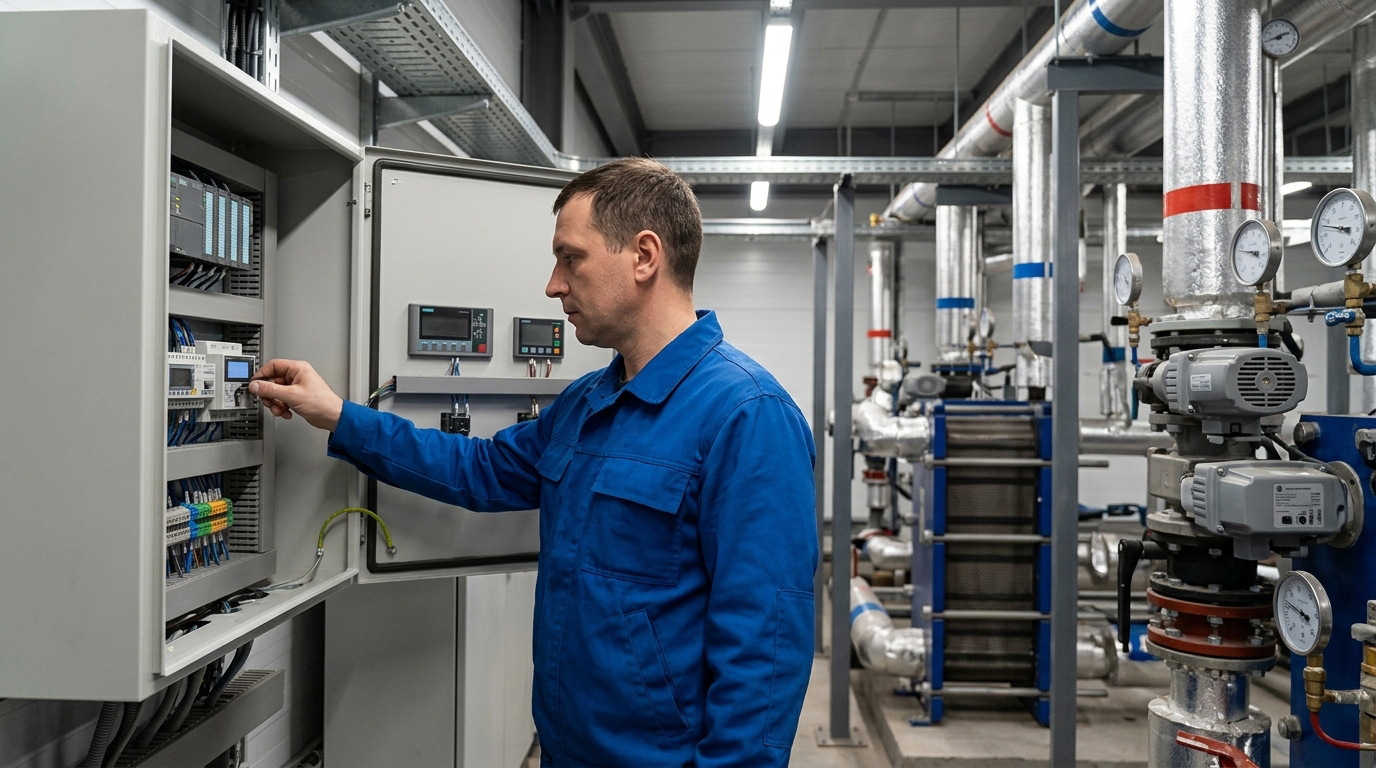

Из чего состоит система автоматики теплового пункта
Система погодозависимого регулирования встраивается в существующий ИТП и включает несколько основных компонентов:
- Контроллер отопления: программируемое устройство, которое хранит отопительные кривые, расписания и алгоритмы управления. На рынке широко представлены как зарубежные, так и российские контроллеры, и при модернизации сегодня всё чаще выбирают отечественное оборудование;
- Датчики температуры: наружного воздуха, подающего и обратного трубопроводов, при необходимости — внутреннего воздуха в контрольных помещениях;
- Регулирующий клапан с электроприводом: изменяет расход сетевой воды по командам контроллера. От правильного подбора клапана по пропускной способности зависит точность регулирования;
- Насос смешения или циркуляционный насос — в зависимой схеме он заменяет элеватор, в независимой обеспечивает циркуляцию во внутреннем контуре;
- Частотный преобразователь насоса: подстраивает производительность под фактическую нагрузку и снижает расход электроэнергии;
- Шкаф автоматики с защитой, индикацией аварий и возможностью подключения к диспетчеризации.
Если в тепловом пункте ещё работает элеваторный узел, модернизация обычно предусматривает его замену на насосное смешение с регулирующим клапаном. В независимой схеме с теплообменником клапан устанавливается на стороне сетевой воды, и система получается особенно точной и стабильной.
Важно, чтобы автоматику подбирали и настраивали специалисты, знающие теплотехнику здания. Ошибки при подборе клапана или настройке регуляторов приводят к «раскачке» системы — температура скачет, привод постоянно работает, а экономия не достигается.
Функции автоматики, которые дают наибольшую экономию тепла
Базовое погодозависимое регулирование — только начало. Современные контроллеры ИТП позволяют реализовать целый набор функций, каждая из которых вносит свой вклад в снижение расходов:
- Снижение температуры по расписанию: для офисов и торговых центров это самый заметный источник экономии. Ночью, в выходные и праздники контроллер переводит отопление в экономичный режим, а перед началом рабочего дня заранее прогревает здание;
- Ограничение температуры обратной воды: контроллер не допускает возврата в сеть перегретой воды, что снижает потребление и исключает претензии ТСО;
- Коррекция по внутренней температуре: датчики в контрольных помещениях позволяют учесть теплопритоки от людей, оборудования и солнца;
- Приоритет и регулирование ГВС: стабильная температура горячей воды без перегрева, а в часы пикового водоразбора — временное перераспределение тепла;
- Раздельное регулирование контуров: отдельные кривые для отопления, вентиляции и, например, тёплых полов в зоне входной группы;
- Защита от замерзания: поддержание минимальной температуры в контурах калориферов вентиляции и в нерабочие периоды.
Наибольший эффект дают именно комбинации функций. Например, для бизнес-центра с пятидневной рабочей неделей связка «погодная кривая + ночное и выходное снижение + ограничение обратки» позволяет убрать большую часть перерасхода, не затрагивая комфорт арендаторов в рабочее время. Подробнее о других способах снизить эксплуатационные расходы — в статье «Как снизить расходы (OPEX) на содержание недвижимости за счёт аудита систем».
Этапы модернизации ИТП с погодозависимой автоматикой
Внедрение автоматики — не просто установка контроллера. Чтобы система заработала корректно и была принята теплоснабжающей организацией, работы проводятся в определённой последовательности:
- Обследование теплового пункта: анализ схемы подключения, состояния оборудования, архивов узла учёта тепла и режимов работы здания;
- Технические решения и проект: подбор контроллера, клапанов, насосов и датчиков, разработка схемы автоматизации;
- Согласование с ТСО: изменения в тепловом пункте, особенно замена элеватора, как правило, требуют согласования с теплоснабжающей организацией;
- Монтаж: установка оборудования и шкафа автоматики, прокладка кабельных линий. Работы обычно планируют на межотопительный период;
- Пусконаладка: программирование контроллера, настройка отопительных кривых, расписаний и защит, проверка всех режимов;
- Сопровождение в первый сезон: корректировка графиков по фактическим температурам в помещениях и отзывам арендаторов.
Последний этап часто недооценивают, хотя именно он определяет итоговую экономию. Здание «живёт» по-разному в разные месяцы, и тонкая настройка в течение первого отопительного сезона позволяет найти оптимальный баланс между комфортом и расходом тепла. Удобнее всего, когда автоматика сразу подключена к системе диспетчеризации инженерных систем — тогда настройки можно менять удалённо и видеть результат в цифрах.
После завершения модернизации в исполнительную документацию теплового пункта вносятся изменения: обновлённая схема, паспорта оборудования, программа и параметры настройки контроллера. Это важно для последующего обслуживания и для предъявления объекта ТСО при подготовке к отопительному периоду.
Экономический эффект: как оценить экономию на отоплении
Размер экономии от погодозависимой автоматики зависит от множества факторов: исходной схемы теплового пункта, теплозащиты здания, режима его работы и качества настройки. Поэтому честный подрядчик не обещает фиксированный процент заранее, а оценивает потенциал по данным конкретного объекта.
Наибольший эффект модернизация даёт, если:
- в тепловом пункте работает элеваторный узел без регулирования;
- здание используется не круглосуточно — офисы, торговые центры, административные здания;
- по архивам узла учёта видны перетопы в переходные периоды и завышенная температура обратки;
- арендаторы регулярно жалуются на жару и открывают окна зимой.
Чтобы корректно сравнить расход тепла до и после модернизации, нельзя просто сопоставить счета за два года — зимы бывают разными. Специалисты приводят потребление к одинаковым погодным условиям через градусо-сутки отопительного периода: делят потреблённые гигакалории на фактические градусо-сутки сезона и сравнивают полученные удельные показатели. Именно такой расчёт позволяет увидеть реальный эффект и срок окупаемости вложений.
Данные для такой оценки уже есть на большинстве объектов — это архивы узла учёта тепловой энергии. По ним инженеры «ВЭК СЕРВИС» в рамках услуги по контролю и оптимизации коммунальных расходов определяют, сколько тепла здание потребляет сверх необходимого, и готовят расчёт окупаемости модернизации.
Помимо прямой экономии тепла, автоматика даёт и косвенные выгоды: меньше жалоб арендаторов на температуру, меньше выездов персонала для ручной регулировки, отсутствие претензий ТСО за завышенную обратку и более бережный режим работы оборудования. Эти эффекты сложнее посчитать в рублях, но для управляющей компании они не менее важны.
