Надежное и безаварийное электроснабжение — базовый фундамент жизнеобеспечения любого коммерческого здания, будь то многофункциональный торгово-развлекательный центр, бизнес-центр класса «А», распределительный складской комплекс или производственное предприятие. Сердцем системы электроснабжения объекта выступает низковольтное комплектное оборудование (НКУ): главные распределительные щиты (ГРЩ), вводно-распределительные устройства (ВРУ), щиты освещения (ЩО), щиты силовые (ЩС) и щиты автоматического ввода резерва (АВР). Высокие токовые нагрузки, естественная вибрация, циклы нагрева и охлаждения приводят к постепенному ослаблению болтовых и винтовых соединений, окислению контактных поверхностей и деградации изоляции кабелей. Своевременное техническое обслуживание электрощитов и инструментальный тепловизионный контроль позволяют обнаружить локальный перегрев на ранней стадии и предотвратить катастрофические пожары, аварийные отключения арендаторов и выход из строя дорогостоящего оборудования.
Одна из частых причин пожаров на коммерческих объектах — тепловое проявление электрического тока в распределительных щитах: переходное сопротивление в ослабленном контакте вызывает лавинообразный рост температуры до 300–800 °C, оплавление изоляции и возникновение электрической дуги. Комплексная техническая эксплуатация нежилых зданий от компании «ВЭК СЕРВИС» включает регламентные ревизии электрощитового оборудования и регулярный неразрушающий тепловизионный аудит без остановки электроснабжения потребителей. Ниже наши инженеры-энергетики описывают состав электрощитового оборудования, регламентные процедуры и технологию тепловизионной диагностики.
Виды электрощитового оборудования коммерческих зданий и специфика их нагрузок
В современных зданиях распределение электроэнергии организовано по многоуровневой радиальной или древовидной схеме. Каждый тип распределительного щита выполняет специфические функции приема, учета, защиты и перераспределения электрической энергии:
- Главный распределительный щит (ГРЩ): Головной узел электроснабжения объекта, принимающий электроэнергию от трансформаторных подстанций (ТП) напряжением 0,4 кВ. Оснащается мощными воздушными автоматическими выключателями (на токи 1000–4000 А) с микропроцессорными блоками расцепителей, медными шинопроводами и узлами технического и коммерческого учета;
- Вводно-распределительное устройство (ВРУ): Устанавливается на вводах силовых кабелей в отдельные здания, секции БЦ или корпуса. Включает вводные рубильники, предохранители, выключатели-разъединители, счетчики электроэнергии и защитные аппараты отходящих фидеров;
- Щит автоматического ввода резерва (АВР): Узел автоматического переключения потребителей 1-й и особой групп надежности на резервный ввод (ТП-2 или дизель-генераторную установку) при исчезновении напряжения на основном вводе. Обязательно тестируется совместно с техническим обслуживанием ДГУ и ИБП;
- Щиты освещения (ЩО) и силовые распределительные щиты (ЩС, ЩУ, ЩР): Этажные и локальные щиты, питающие линии розеточных групп, рабочего и аварийного освещения, вентустановок, систем кондиционирования и серверных стоек. Комплектуются модульными автоматическими выключателями, УЗО и дифавтоматами.
Из-за широкого распространения нелинейных нагрузок (импульсные блоки питания компьютеров, LED-драйверы, частотные преобразователи) в нейтральных проводниках современных щитов возникают гармонические токи, вызывающие дополнительный нагрев нейтральных шин и нулевых проводников.
Принцип работы и преимущества тепловизионного контроля электрооборудования
Тепловизионная диагностика — это наиболее эффективный метод неразрушающего дистанционного контроля состояния электроустановок, регламентированный РД 34.45-51.300-97 («Объем и нормы испытаний электрооборудования») и ПТЭЭП. Метод основан на регистрации инфракрасного (теплового) излучения контактных соединений, шин и аппаратов защиты с помощью оптико-электронного прибора — тепловизора.
Преимущества тепловизионного обследования:
- Проведение контроля под реальной рабочей нагрузкой: Диагностика проводится без снятия напряжения и без прерывания технологических процессов на объекте (ТРЦ, серверные, офисы продолжают работать в штатном режиме);
- Высокая точность и раннее обнаружение: Высокочувствительная матрица тепловизора (с разрешением не менее 320×240 и температурной чувствительностью NETD < 40 мК) фиксирует локальное повышение температуры контакта даже на 2–3 °C относительно соседних фаз;
- Мгновенная локализация дефектов: Тепловизор формирует радиометрическую термограмму, на которой цветовым спектром (от синего до ярко-белого) четко выделяются перегретые клеммы, болты, губки рубильников, кабели с нарушенной изоляцией или перегруженные автоматы;
- Документированный отчет: По результатам съемки формируется официальный термографический отчет с классификацией дефектов по степеням опасности (начальная, развивающаяся, критическая) и конкретными рекомендациями по устранению.
Регламент и перечень работ по техническому обслуживанию щитов ГРЩ, ВРУ, ЩО
Регламентное обслуживание ВРУ и ГРЩ проводится в строгом соответствии с Правилами устройства электроустановок (ПУЭ 7), Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП) и технологическими картами производителя. Работы подразделяются на визуальный оперативный контроль, тепловизионную диагностику и планово-предупредительный ремонт (ППР) со снятием напряжения.
Перечень обязательных регламентных операций в рамках ТО:
- Внешний и внутренний осмотр: Проверка целостности корпуса щита, степени пыле- и влагозащиты (IP), исправности дверных замков, смотровых окошек, защитных фальш-панелей (пластронов) и заземляющих проводников дверей;
- Обеспыливание и очистка: Сухая очистка внутренних пространств щитов, шинных сборок, опорных изоляторов и корпусов автоматов промышленными пылесосами с диэлектрическими насадками и безворсовыми салфетками со специальными очистителями контактов;
- Протяжка и ревизия контактных соединений: Протяжка всех винтовых, пружинных и болтовых зажимов автоматических выключателей, контакторов, рубильников и клеммников. Для болтовых соединений шин 0,4 кВ применяется динамометрический инструмент с контролем момента затяжки по ГОСТ 10434-82;
- Ревизия коммутационной аппаратуры: Механическое опробование включения и отключения воздушных и корпусных выключателей, проверка четкости срабатывания электроприводов и расцепителей, очистка дугогасительных камер от копоти и нагара;
- Проверка цепей автоматики и АВР: Контроль надежности срабатывания реле контроля фаз, таймеров задержки времени, мотор-приводов и электромагнитных блокировок при имитации пропадания основного ввода;
- Проверка измерительных комплексов: Контроль исправности трансформаторов тока, индикаторов напряжения, вольтметров, амперметров и каналов передачи данных телеметрии в систему диспетчеризации здания.
Периодичность обслуживания и нормы температурных перепадов
В соответствии с нормативами Ростехнадзора и отраслевыми стандартами установлена следующая периодичность проведения регламентных процедур:
| Вид контрольно-профилактических работ | Рекомендуемая периодичность | Условия проведения |
|---|---|---|
| Визуальный осмотр и проверка индикации щитов | 1 раз в неделю / ежедневно | Дежурной службой эксплуатации под напряжением |
| Тепловизионное обследование ГРЩ, ВРУ, АВР | 1 раз в 6 месяцев (весна / осень) | Под рабочей нагрузкой не менее 50% |
| Протяжка контактов, обеспыливание, ревизия аппаратуры | 1 раз в 6–12 месяцев (по графику ППР) | С частичным или полным снятием напряжения |
| Испытания расцепителей автоматов и замер изоляции | 1 раз в 3 года (для взрывоопасных зон — 1 раз в год) | Аккредитованной электролабораторией с протоколами |
При анализе термограмм инженеры руководствуются критериями оценки нагрева контактных соединений по разности температур (ΔT):
- Избыточный нагрев до 5–10 °C (Начальная стадия): Контакт находится под наблюдением, устранение дефекта планируется при ближайшем текущем ТО;
- Избыточный нагрев от 10 до 30 °C (Развивающийся дефект): Увеличенное переходное сопротивление. Требуется внеплановая переборка контакта, зачистка, смазка токопроводящей пастой и протяжка с нормированным моментом;
- Избыточный нагрев свыше 30 °C или температура выше +75–80 °C (Критический дефект): Аварийная ситуация, грозящая немедленным возгоранием. Требуется срочная разгрузка линии, отключение питания и замена выключателя или контактного узла.
Типичные дефекты электрощитов и методы их устранения
На практике большинство неполадок в распределительных щитах вызвано типовыми ошибками монтажа или отсутствием регулярного сервиса:
- Ослабление алюминиевых и медных зажимов: Металлы обладают текучестью под постоянным давлением, поэтому без регулярной протяжки контакт ослабевает, греется и обугливает изоляцию. Решение: ежегодная протяжка динамометрическим ключом и применение тарельчатых пружинных шайб;
- Перекос фаз и перегрузка нейтрального проводника: Неравномерное распределение однофазных нагрузок арендаторов по трем фазам приводит к перегрузке нулевой шины и ее оплавлению. Решение: инструментальный замер токов фаз и перебалансировка отходящих линий;
- Окисление контактов во влажных помещениях: В подвальных помещениях и насосных контакты покрываются пленкой окислов. Решение: зачистка поверхностей, обработка нейтральной антиоксидантной пастой и герметизация кабельных вводов гермовводами (сальниками PG/MG);
- Неправильный подбор номиналов защитных аппаратов: Установка автоматов с завышенным током расцепления, не защищающих кабель от длительных перегрузок. Решение: проектный аудит сечений кабелей и токов короткого замыкания в рамках технической экспертизы инженерных систем.

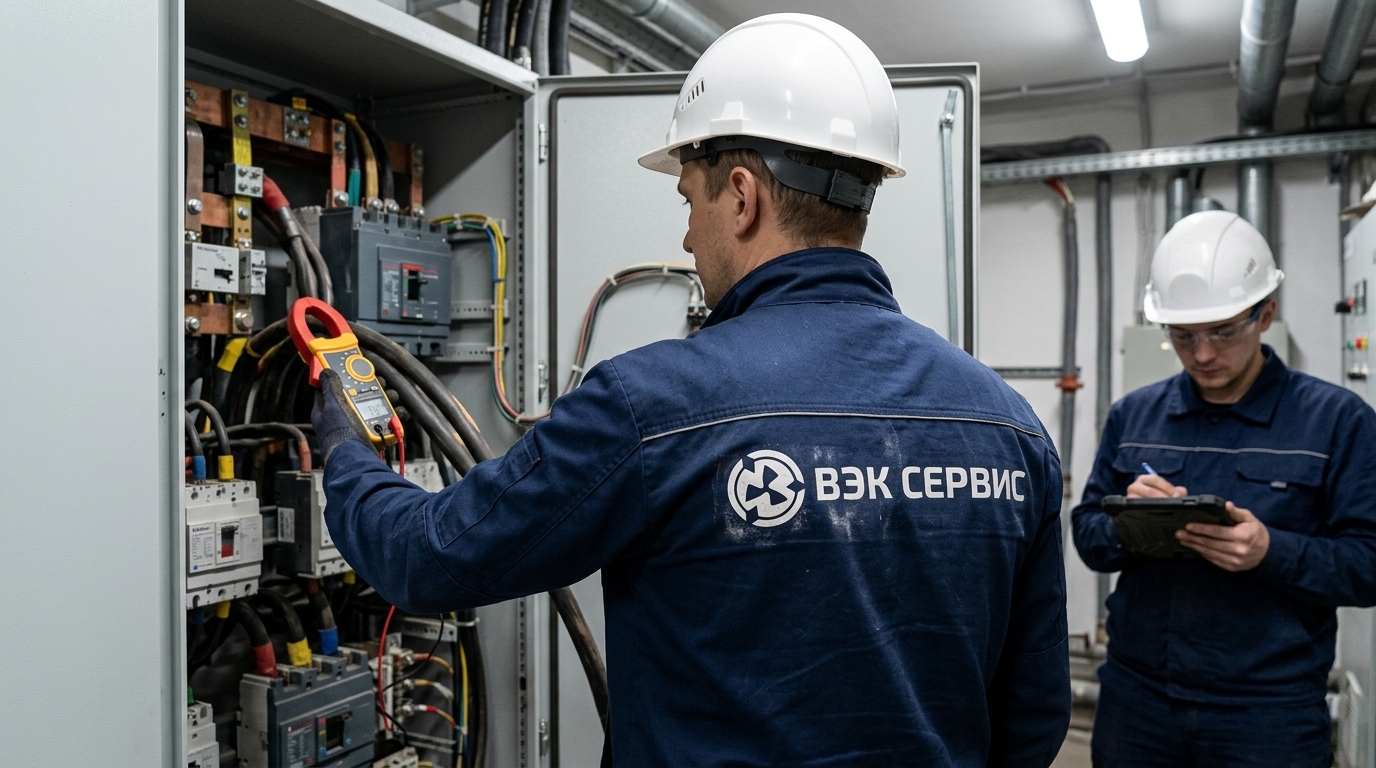

Комплексное обслуживание электрохозяйства от компании «ВЭК СЕРВИС»
Компания «ВЭК СЕРВИС» выполняет полный спектр работ по профессиональному техническому обслуживанию, аудиту, модернизации и аварийному ремонту систем электроснабжения объектов коммерческой и промышленной недвижимости.
Что вы получаете при обслуживании электрощитового оборудования:
- Квалифицированный персонал: Инженеры-энергетики и электромонтеры с группами допуска по электробезопасности, соответствующими виду работ;
- Инструментальный контроль: Поверенные тепловизоры, измерительные приборы и динамометрический инструмент для протяжки контактов;
- Замена изношенных щитов: При критическом износе выполняем изготовление и сборку шкафов управления и щитов взамен аварийных;
- Аварийно-диспетчерская служба: Заявки об отключениях принимаются круглосуточно, сроки реагирования фиксируются в договоре;
- Документация: Технические отчеты, термограммы, записи в журналах ТО и графики ППР по каждому объекту.
Популярные услуги в рамках технического обслуживания
Расчет стоимости обслуживания вашего объекта недвижимости
Стоимость технического обслуживания и тепловизионного контроля главных распределительных щитов (ГРЩ), вводно-распределительных устройств (ВРУ) и этажных распределительных щитов рассчитывается индивидуально. Смета формируется на основе количества щитовых помещений, установленной мощности, суммарного числа аппаратов защиты и требуемой периодичности выездов.
Параметры, влияющие на расчет стоимости договора:
- Количество и класс электрощитов: Общее число панелей ГРЩ, шкафов ВРУ, щитов АВР, этажных щитов ЩО/ЩС на объекте;
- Периодичность и глубина регламентных работ: Разовый тепловизионный аудит перед сделкой или комплексное ежемесячное/ежеквартальное ТО с аварийным реагированием по договору;
- Необходимость комплексных электроизмерений: Включение в договор замера сопротивления изоляции кабелей, петли «фаза-ноль», металлосвязи и контура заземления;
- Площадь и этажность здания: Протяженность кабельных трасс и логистика обслуживания распределительной сети.
Оставьте заявку инженерам «ВЭК СЕРВИС» на бесплатный первичный выезд и тепловизионную диагностику вводных щитов вашего объекта — мы подготовим коммерческое предложение и график регламентных работ.
